Hybridní tisk: Přesnost, kterou očekáváte. Svoboda, kterou jste dosud neměli.
Hybridní tisk představuje technologii, která kombinuje aditivní výrobu (3D tisk) s tradičními metodami, jako je frézování nebo obrábění. Díky tomu vzniká unikátní proces, který spojuje výhody obou světů: flexibilitu a rychlost 3D tisku s přesností a kvalitou povrchů klasického obrábění.
Jak to funguje v praxi?
Na základní kovový polotovar je postupně nanášena vrstva materiálu pomocí 3D tisku. Po určité fázi se do procesu zapojí obráběcí nástroj, který danou část součásti okamžitě opracuje. Celý cyklus se opakuje, dokud nevznikne finální díl – přesný, odolný a často i s komplexní geometrií, kterou by klasické metody nebyly schopné vyrobit.
Na základní kovový polotovar je postupně nanášena vrstva materiálu pomocí 3D tisku. Po určité fázi se do procesu zapojí obráběcí nástroj, který danou část součásti okamžitě opracuje. Celý cyklus se opakuje, dokud nevznikne finální díl – přesný, odolný a často i s komplexní geometrií, kterou by klasické metody nebyly schopné vyrobit.
Hybridní tisk tak kombinuje to nejlepší z obou světů – obráběnou přesnost původních dílů z CNC frézy a tvarovou volnost aditivní výroby dílů na ně natištěných. Umožňuje vyrábět komponenty, které by jinak nevznikly vůbec – nebo by byly příliš drahé a složité.
Hybridní tisk v Brain4Industry

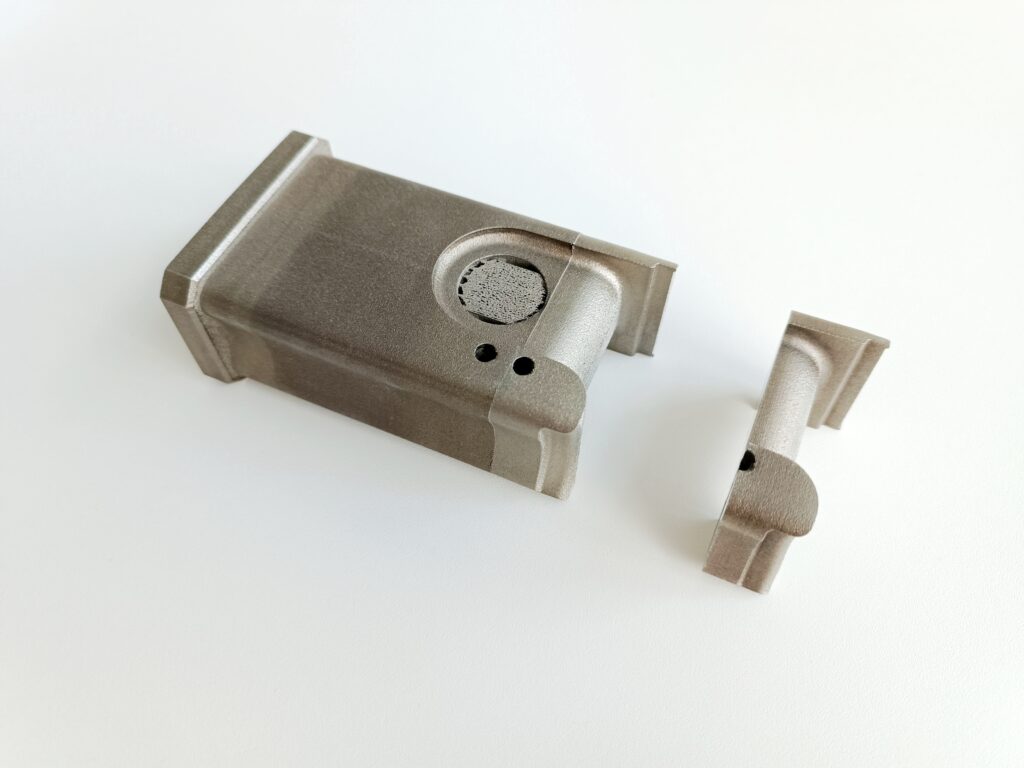

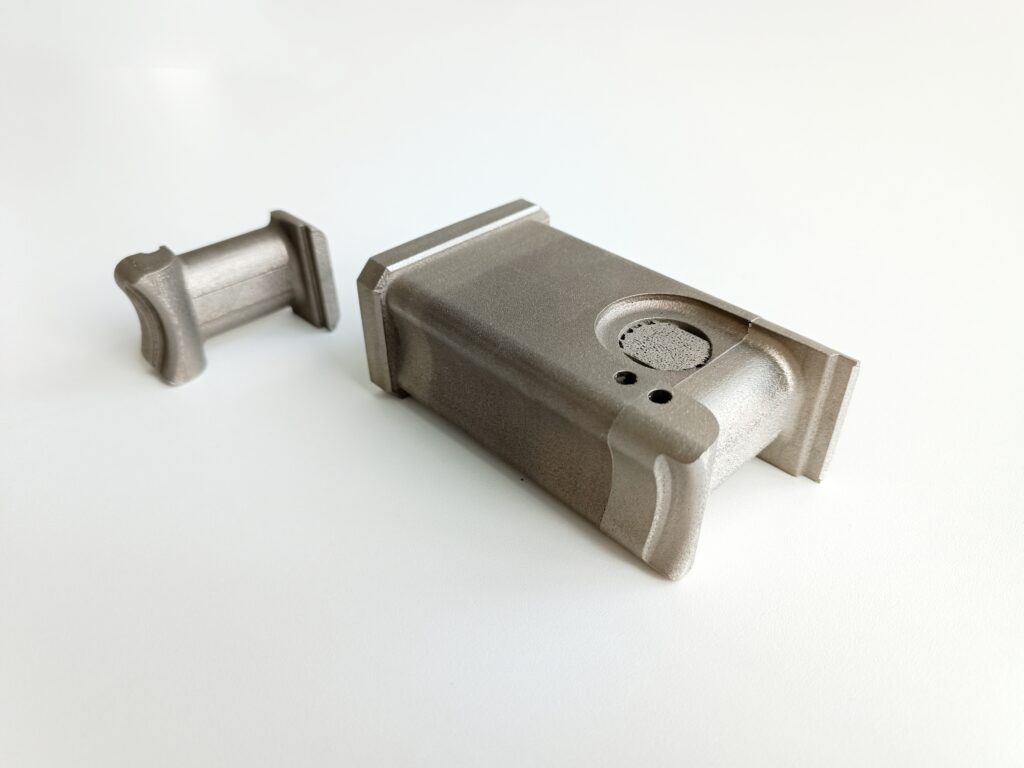

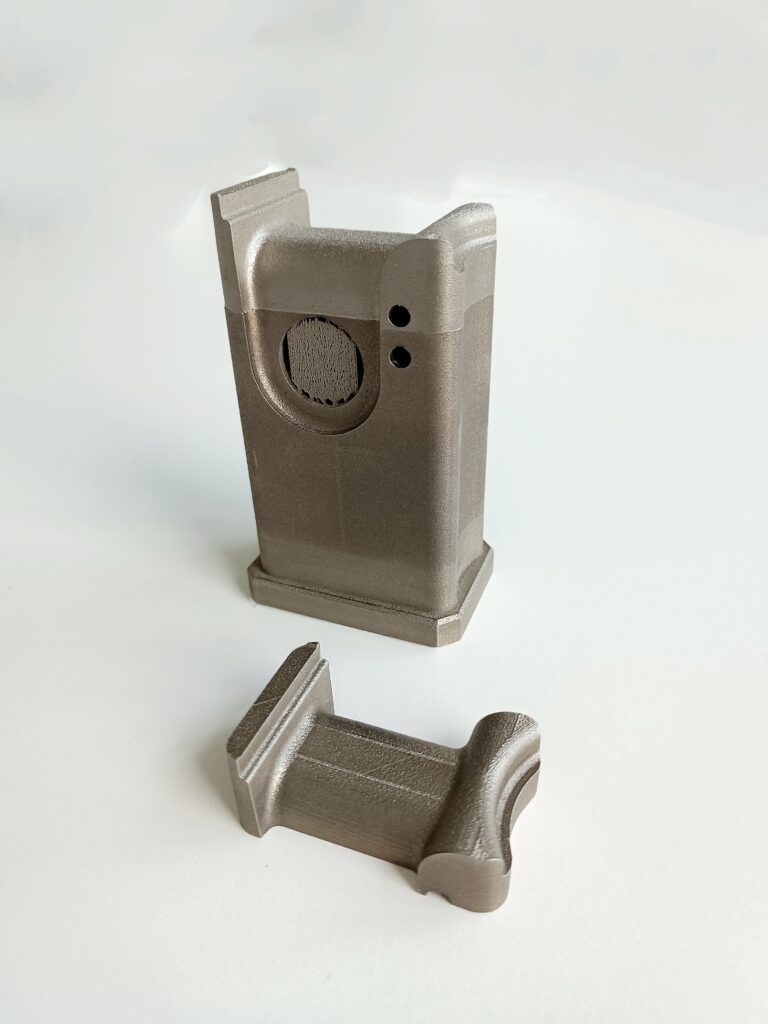

Na naší tiskárně Farsoon FS301M tiskneme kov přímo na obrobený základ. Výsledný díl pak lze znovu obrobit a dosáhnout požadované kvality i přesnosti.
Výsledek? Jeden funkční celek s kombinovanými vlastnostmi – a bez kompromisů.
Nejčastější využití?
Formy pro vstřikování plastů nebo lití kovů.

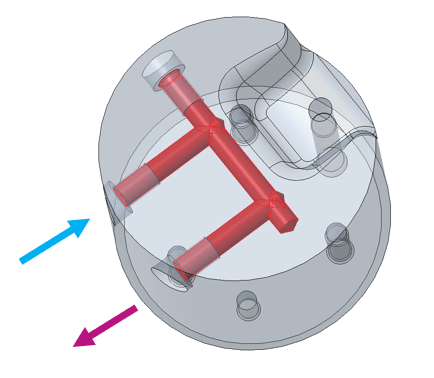

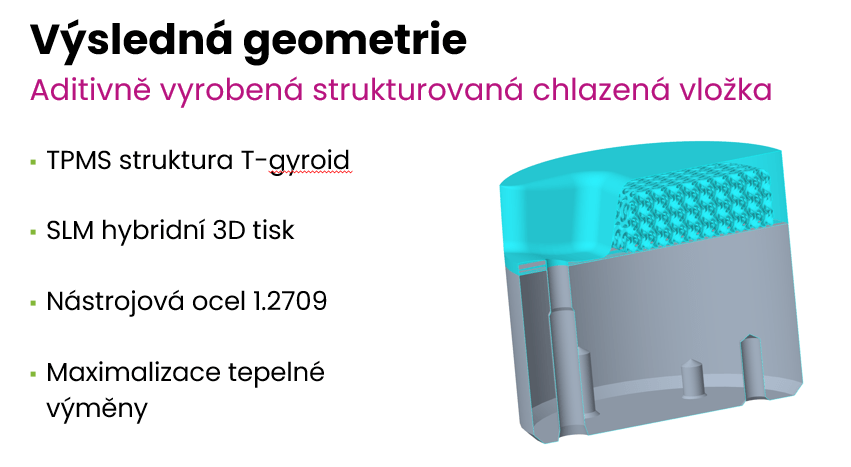

Hybridní konstrukce umožňuje integrovat do formy chladicí kanály s geometriemi, které nelze odvrtat – a výrazně tak zrychlit výrobní cykly.
Rychlejší takt = více dílů za kratší čas = vyšší efektivita výroby.
Dalším příkladem je montážní sada z nástrojové oceli, kterou jsme kompletně navrhli a vyrobili in-house. Slouží k přesnému uchycení základny při hybridním tisku – zajišťuje mechanickou stabilitu, opakovatelnost a vysokou kvalitu provedení každého dílu.
Hybridní tisk přináší
- Vyšší funkčnost a přidanou hodnota
- Rychlejší výrobní cykly
- Úspora materiálu
Kde hybridní tisk nachází největší uplatnění?
- Aerospace a automotive: výroba dílů s vysokými nároky na pevnost, hmotnost a přesnost.
- Energetika: opravy a úpravy turbínových lopatek či dalších komponent, kde je klíčová kombinace nového materiálu a přesného dokončení.
- Nástrojárny: rychlá výroba forem a nástrojů s integrovanými chladicími kanály a následným přesným obráběním kritických ploch.
Obecně:
- Opravy: nástrojové vložky, turbínové lopatky, formy.
- Výroba nových dílů: součásti s komplikovanou vnitřní strukturou, integrovanými kanály.
- Prototypy: rychlé ověření funkčnosti bez zdlouhavého obrábění.
Výhody hybridního tisku:
- Zkrácení času mezi návrhem a hotovým dílem.
- Vysoká přesnost díky integraci obrábění přímo v procesu.
- Možnost oprav stávajících komponent namísto kompletní výměny.
- Nižší výrobní náklady u malých sérií a unikátních dílů.
Potenciální úskalí:
- Vysoká pořizovací cena hybridních strojů.
- Potřeba vysoce kvalifikované obsluhy, která rozumí jak aditivní, tak subtraktivní části.
- Náročná integrace do výrobních procesů, zejména v prostředí, kde jsou striktní certifikace.
Hybridní tisk není jen nová technologie. Je to cesta k efektivnější výrobě a rychlejšímu vývoji.
Řešíte podobný problém, nebo hledáte způsob, jak efektivně kombinovat svobodu 3D tisku s přesností obrábění?
Ozvěte se nám, rádi s vámi projdeme možnosti hybridního tisku a ukážeme, jak by mohl pomoci právě ve vašem projektu.
Líbí se vám tahle případová studie? V Marketplace jich najdete víc – včetně kontaktů a praktických inspirací z reálných projektů.
